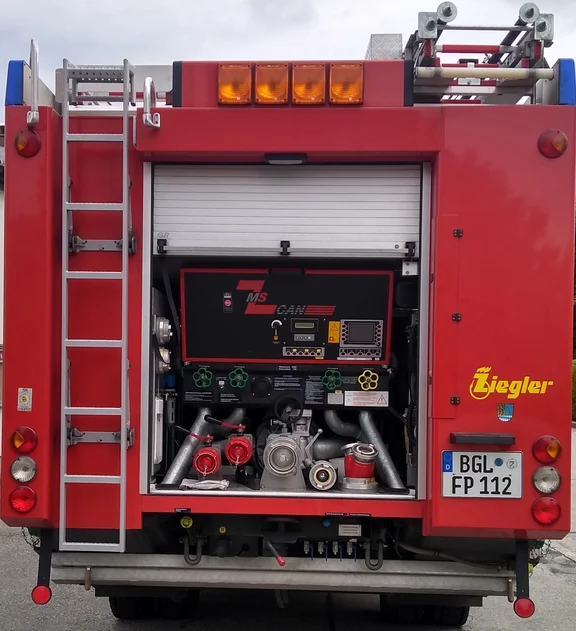

Gerätekunde RW G5

links:

2 Übergangsstücke B-C
(Innenraumbeleuchtung)

zur Kurzanleitung
Bedienboard, klicke
auf das rechte Bild...

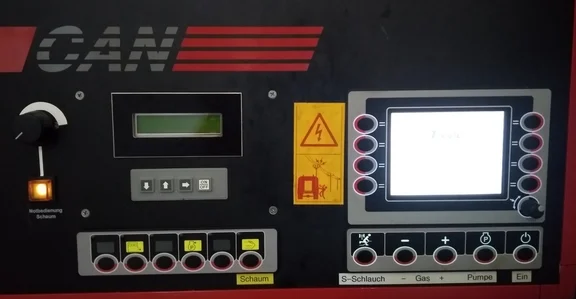

Bedienboard Maschinist:
links                     rechts
FOAM-System           ZM-Steuerung

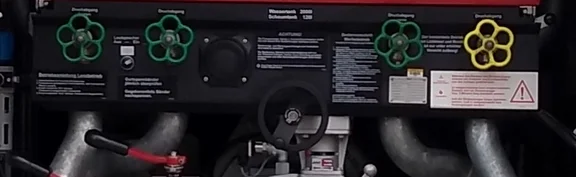

Drehrad Bedienfeld:
(von links nach rechts)

Druckventil B-Abgang links
Lautsprecher Analog-Funk EIN/AUS
Druckventil B-Abgang links
(Lautsprecher Analog-Funk)
Handrad Saug-Tankbetrieb
Druckventil B-Abgang rechts
Druckventil Schaum-B-Abgang re.

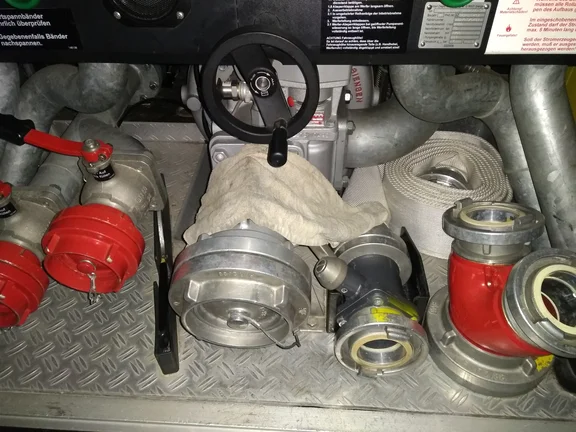

Pumpen Bedienfeld:
(Wassereingangsbereich)
(von links nach rechts)

2 B-Hydranten-Füllleitung
mit Absperrventil
1 Reinigungs-Lumpen (darunter)
1 Storz-Kupplungsschlüssel A-B-C
1 A - Saugeingang
1 B-Schlauch 5m mit Kugelhahn
1 Sammelstück (2xB - A)

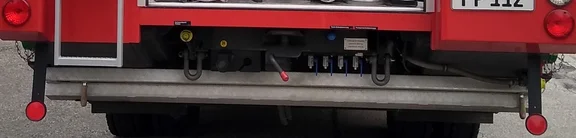

unterhalb G5:
(von links nach rechts)

D-Schaumtankfüllstutzen
(nur für Gerätewarte)
darunter 1 Schekel links
24-V Steckdose
Anhängerkupplung
4 x Pumpenentwässerunsventil
darüber 1 Wassertankentwässerung
1 Schekel rechts
D-Schaumtankentleerstutzen
(nach rechts weg)
(nur für Gerätewarte)

rechts:

(Lautsprecher Digitalfunk)
darunter 1 Funkhörer Digitalfunk
davor 1 Funkhörer Analgofunk

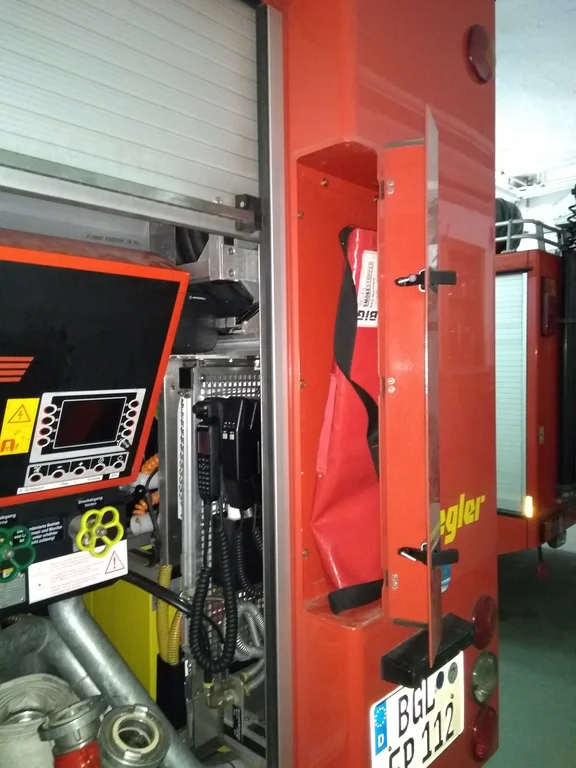

Klappe rechts vor G5:

1 Rauchschutzvorhang
